電壓: | DC24V | 高度: | 電阻: | 壽命: | |||
電流: | 0.3A | 通電率: | 耐溫: | 功率: | 7.2W | ||
線圈高斯: | 外徑: |

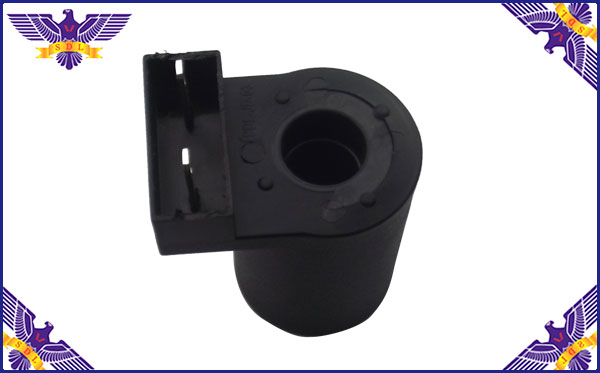

壁掛爐燃?xì)忾y比例線圈
SDL-XQ071A1A-24L80
電壓:DC24V
電流:0.3A
功率:7.2W
耐壓:1800VAC,1S,≤2mA
材料:PA66+30GF
防火:阻燃
插片與漆包線采用錫焊方式,杜絕包膠脫落、接觸不良。
此比例線圈應用于 “全預混燃燒比例閥”系列。
全預混 燃燒器由鐵-鉻-鋁及一些稀有金屬的纖維織布制作燃燒頭,透氣性能優越,氣孔分布均勻,燃燒器表面火焰很短,燒強度可以達到2500kw/m。
根據輸出功率的大小不同,火焰有兩個基本模式,最大功率輸出時是藍火焰,燃燒特征是:1. 火焰在纖維表面外形成;2.大部分熱能量存在于燃燒產物;3. 纖維表面溫度低。
另一個火焰模式是最低功率輸出時的紅外輻射模式,燃燒特征是: 1. 燃燒在纖維表面發生;2.輻射能量以紅外線為主;3.纖維表面溫度高。調節功率輸出時,火焰就在兩種模式之間變化。
由于全預混燃燒器基本杜絕了燃燒室的極端高溫,因此,減少了氮氧化物的生成機會,是最節能和環保的燃燒器。
全預混燃?xì)馊紵夹g(shù)也應用于燃?xì)獗趻鞝t。
這種壁掛爐的特點是:水地暖系統作為一種成熟的供暖末端系統,它的供水溫度較低,一般在40℃~50℃左右。水地暖系統供水溫度的這種特點,決定了壁掛爐在與水地暖系統結合時,必須考慮這種溫度特點。相對于普通壁掛爐,冷凝式壁掛爐能更方便、更完美地與水地暖結合。
當室外溫度在低于-3℃時,壁掛爐的系統需求溫度會低于煙氣的露點溫度57℃,這時,普通壁掛爐必須通過混水裝置來降低供水溫度、提高回水溫度,以避免普通壁掛爐內部長期低于露點溫度,并滿足水地暖系統所需要的供水溫度。而冷凝式壁掛爐卻不必采用混水裝置,可以直接向水地暖系統提供熱水。
按照國內壁掛爐的能效標準——GB20665-2006的規定,供回水溫度為80℃/60℃時普通壁掛爐在全負荷狀態下的熱效率約為90%,冷凝式壁掛爐在全負荷狀態下的熱效率約為99%。而根據EN483的相關規定,冷凝式壁掛爐在供回水溫度50℃/30℃時,在全負荷的狀態下熱效率約為105%%,最高可達109%。而50℃/30℃的供回水溫度剛好滿足水地暖系統的水溫要求,無需讓冷凝式壁掛爐運行在低效率的高溫段,可充分發揮冷凝式壁掛爐的節能作用。
電磁閥是執行器,線圈是原始動力。本線圈采用純銅漆包線,耐高溫180度,外圍封塑而成。安全性大幅度提高,耐老化,防撞擊。確保比例閥的穩定性。
