電壓: | AC200V | 高度: | 電阻: | 4400Ω | 壽命: | ||
電流: | 0.07A | 通電率: | 耐溫: | 功率: | 26W | ||
線圈高斯: | 外徑: |

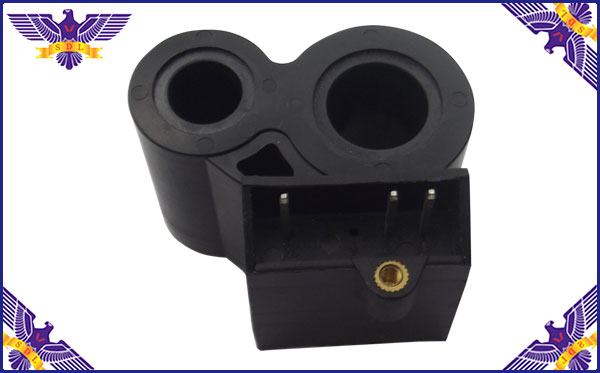

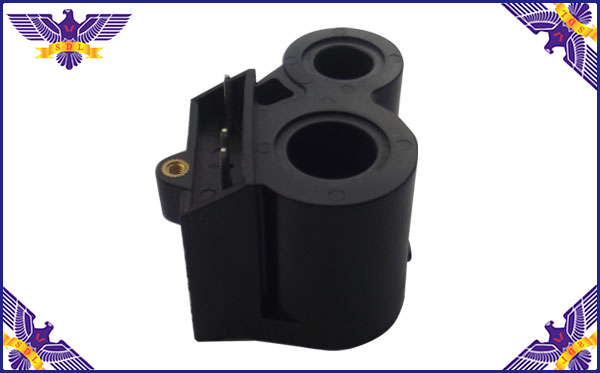

壁掛爐燃氣閥線圈
SDL-XQ070A2A-200L4400
電壓:AC200V
EV1電流:0.07A
EV2電流:0.13A
EV1功率:14W
EV2功率:26W
連接方式:串聯
總電阻:4400Ω
耐電壓:1800VAC,1S,≤3mA
本線圈應用于 “全預混燃燒比例閥”。“全預混燃燒比例閥 ”主要引用于“全預混燃氣燃燒技術”產品。
關于“全預混燃氣燃燒技術”的介紹:是將燃氣和空氣在進入燃燒室之前進行充分的預混合,使燃燒更充分,提高燃燒效率和降低有害氣體排放,同時也可降低燃燒室的空間需求,是目前國際上先進的一種燃氣燃燒技術,該技術是上個世紀八十年代才開始研發的新型燃燒技術。利用全預混燃燒技術研制的燃氣燃燒器,在燃氣鍋爐、食品加工、工程機械、光學玻璃冶煉等領域有廣泛應用。全預混燃燒器表面式燃燒,火焰徑向分布,溫度場均勻,火焰穩定,安全性好,與傳統的燃氣燃燒器相比,燃燒更均勻、充分,燃燒表面大,強度高,空氣過量系數小,更有利熱能的利用和環境保護,是燃氣燃燒器的一項創新。
全預混燃氣燃燒技術也應用于燃氣壁掛爐。
這種壁掛爐的特點是:水地暖系統作為一種成熟的供暖末端系統,它的供水溫度較低,一般在40℃~50℃左右。水地暖系統供水溫度的這種特點,決定了壁掛爐在與水地暖系統結合時,必須考慮這種溫度特點。相對于普通壁掛爐,冷凝式壁掛爐能更方便、更完美地與水地暖結合。
室外溫度在低于-3℃時,壁掛爐的系統需求溫度會低于煙氣的露點溫度57℃,這時,普通壁掛爐必須通過混水裝置來降低供水溫度、提高回水溫度,以避免普通壁掛爐內部長期低于露點溫度,并滿足水地暖系統所需要的供水溫度。而冷凝式壁掛爐卻不必采用混水裝置,可以直接向水地暖系統提供熱水。
按照國內壁掛爐的能效標準——GB20665-2006的規定,供回水溫度為80℃/60℃時普通壁掛爐在全負荷狀態下的熱效率約為90%,冷凝式壁掛爐在全負荷狀態下的熱效率約為99%。
而根據EN483的相關規定,冷凝式壁掛爐在供回水溫度50℃/30℃時,在全負荷的狀態下熱效率約為105%%,最高可達109%。而50℃/30℃的供回水溫度剛好滿足水地暖系統的水溫要求,無需讓冷凝式壁掛爐運行在低效率的高溫段,可充分發揮冷凝式壁掛爐的節能作用。
由于冷凝式壁掛爐比普通壁掛爐的熱效率高15%~20%左右,水地暖系統比普通散熱器采暖系統的熱效率約高12%,因此,“冷凝式壁掛爐+水地暖系統”比“普通壁掛爐+普通散熱器采暖系統”的熱效率約高30%。
電磁閥是執行器,線圈是原始動力。
本線圈采用純銅漆包線,耐高溫180度,外圍封塑而成。安全性大幅度提高,耐老化,防撞擊。包塑后泡水試驗其密封性,100%全檢電阻、耐壓、絕緣電阻測試出貨,確保比例閥的穩定性。
